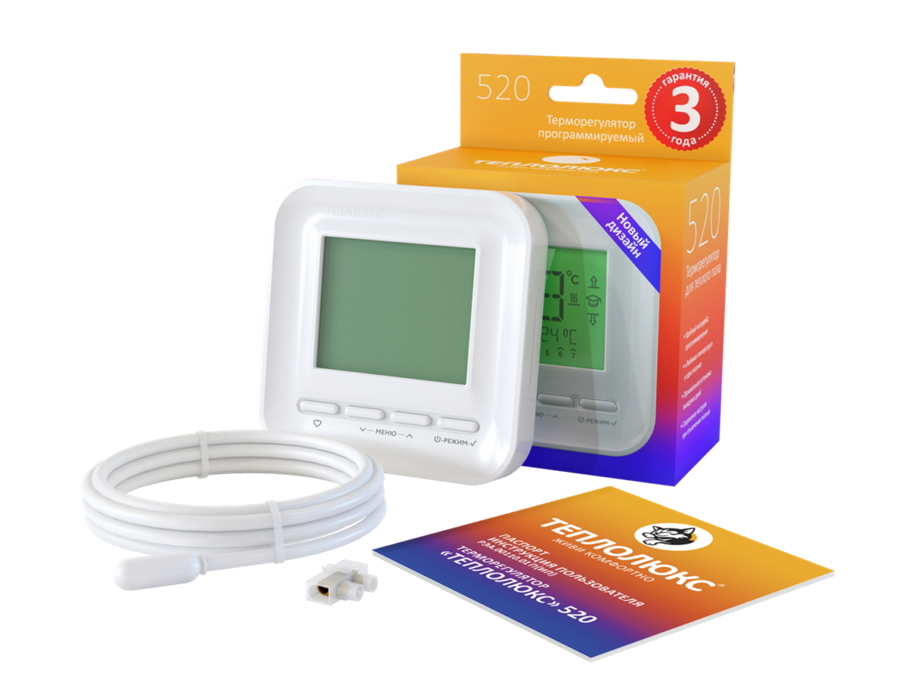

Теплолюкс ТР 520

Терморегулятор «ТЕПЛОЛЮКС» 520 предназначен для управления электрическими системами обогрева помещений (нагревательными матами, плёночными нагревателями или кабельными секциями). Терморегулятор поддерживает комфортную температуру обогреваемой поверхности и обеспечивает рациональный расход электроэнергии. Терморегулятор обеспечивает управление по двум датчикам температуры: пола и воздуха, как одновременно, так и по отдельности. Терморегулятор может осуществлять управление водяными тёплыми полами при использовании термоголовки нормально закрытого типа с управлением 220 В.

Постоянное поддержание (символ «рука») - Поддержание установленной температуры в диапазоне от +12 до +45 °С.
Антизамерзание (символ «снежинка») - Поддержание установленной температуры в диапазоне от +5 до +12 °С. Применяется в случае необходимости предотвращения промерзания помещений.
Программный режим (символ «Р в круге») - Терморегулятор постоянно поддерживает температуру ЭКОНОМИИ, включая обогрев только в заданные интервалы, поддерживая температуру КОМФОРТА. Интервалов КОМФОРТА два в сутки (например утро и вечер). Они могут устанавливаться для каждого дня недели. Так же устанавливаются значения температур КОМФОРТА и ЭКОНОМИИ (в заводских установках температура КОМФОРТА равна 28 °С, температура ЭКОНОМИИ равна 12 °С). Программный режим применяется, когда режим дня известен заранее. Обогрев будет включён только в то время, когда это необходимо, что позволяет значительно снизить расходы на отопление.

1) Установите монтажную коробку или распаечную (если используется). Подведите к ней провода питания, установочные провода нагревательного мата или секции и установочный провод датчика температуры пола.

2) Все провода подключаются к клеммным контактам прибора с винтовым креплением.

3) Датчик температуры подключается к клеммам 1 и 2 (полярность при этом не имеет значения). Питание подается на клеммы 5 и 6, причем фаза (определяемая индикатором) - на клемму 6, а нуль - на клемму 5.

4) Выводы нагревательной секции или мата подключаются к терморегулятору следующим образом: белый (коричневый) провод подключается к клемме 3; голубой (светло-синий) провод подключается к клемме 4; вывод экранирующей оплетки (желто-зелёный провод) - к линии защитного заземления (РЕ), через внешний клеммный контакт

☑ Программирование 4 событий: утренний подъем, рабочий день, возвращение вечером и время сна;
☑ Имеет 2 датчика температуры: выносной для пола и встроенный для воздуха;
☑ Совместим с датчиками других производителей;
☑ Оснащен функцией самодиагностики и защиты от детей;
☑ Настройка «Любимая температура» станет удобным помощником для установки комфортной для Вас температуры;
☑ Гарантия 3 года.
