Теплолюкс ТР 515

  • Вес: 0 кг.
Артикул: CN483
Есть в наличии
  • Цена:
    3 961
  • Старая цена:
    0 ₽
Габариты 87 х 87 х 35 мм
Ток нагрузки 16 А (3,5 кВт.)
Тип прибора Цифровой (без программирования)
Нужна консультация?
Доставка
  • Доставка в пределах МКАД: 400 ₽
  • Бесплатная доставка от 50 000 ₽
  • Доставка за МКАД + 20 ₽ / 1 км.
  • Срочная доставка по Москве: 1 000 ₽

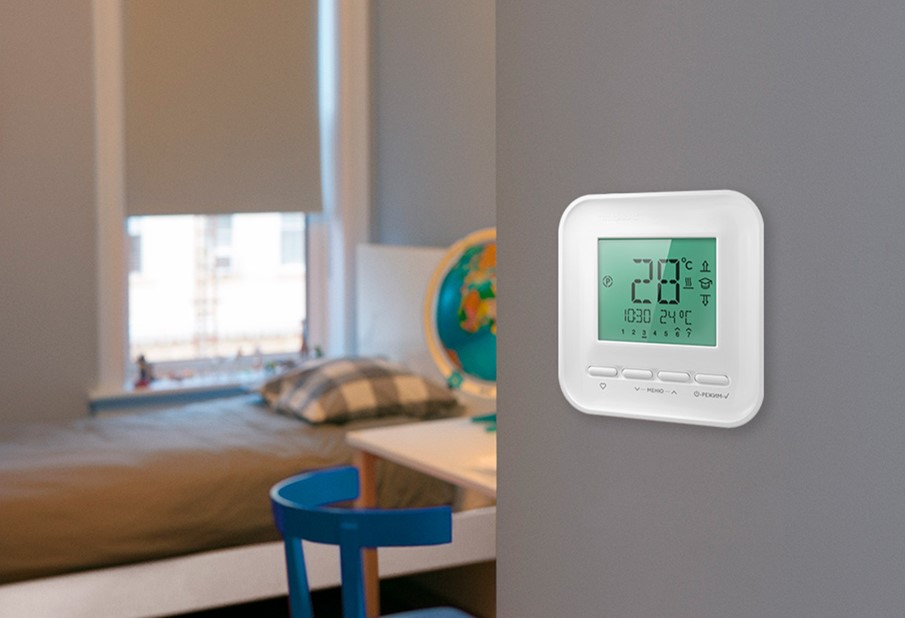

Терморегулятор для теплого пола Теплолюкс ТР 515


Терморегулятор Теплолюкс ТР 515 предназначен для управления электрическими системами обогрева помещений (нагревательными матами, кабельными секциями или пленочными нагревателями). Терморегулятор поддерживает комфортную температуру обогреваемой поверхности и обеспечивает рациональный расход электроэнергии. Терморегулятор обеспечивает управление по двум датчикам температуры: пола и воздуха, как одновременно, так и по отдельности (входят в комплект поставки). Терморегулятор Теплолюкс ТР 515 может осуществлять управление водянными теплыми полами, при использовании термоголовки нормально закрытого типа с управлением 220 В. Эксплуатационный срок службы терморегулятора ТР 515 составляет 10 лет, при этом на него распространяется 3-х летняя гарантия от производителя.


Характеристики терморегулятора Теплолюкс ТР 515


Напряжение питания 220 В
Максимальный ток нагрузки 16 А (3,5 кВт)
Масса  150 г.
Габариты 87 х 87 х 35 мм
Пределы регулирования температуры от +5 до +45°С
Температурный гистерезис (дифференциал) 1°C
Датчик температуры пола (TSTO2) NTC 6,8 кОм.
Длина установочного провода 2 м
Допустимая температура окружающей среды от +5 до +40°С
Допустимая относ. влажность воздуха 80%
Гарантия 3 года
Бренд Теплолюкс
Страна изготовитель Россия



Документация терморегулятора Теплолюкс ТР 515



PDF ⇓ Паспорт Теплолюкс ТР 515
PDF ⇓ Инструкция Теплолюкс ТР 515
PDF ⇓ Сертификат ЕАЭС RU C-RU.АБ53.В.00871/21 Серия RU №0200987



Подключение терморегулятора Теплолюкс ТР 515




1) Установите монтажную коробку или распаечную (если используется). Подведите к ней провода питания, установочные провода нагревательного мата или секции и установочный провод датчика температуры пола.

2) Все провода подключаются к клеммным контактам прибора с винтовым креплением.

3) Датчик температуры подключается к клеммам 1 и 2 (полярность при этом не имеет значения). Питание подается на клеммы 5 и 6, причем фаза (определяемая индикатором) - на клемму 6, а нуль - на клемму 5.

4) Выводы нагревательной секции или мата подключаются к терморегулятору следующим образом: белый (коричневый) провод подключается к клемме 3; голубой (светло-синий) провод подключается к клемме 4; вывод экранирующей оплетки (желто-зелёный провод) - к линии защитного заземления (РЕ), через внешний клеммный контакт


Преймущества терморегулятора Теплолюкс ТР 515.


 Поддерживает установленную пользователем температуру с точностью 1 °С;
 Имеет 2 датчика температуры: выносной для пола и встроенный для воздуха;
 Совместим с датчиками других производителей;
 Оснащен функцией самодиагностики и защиты от детей;
 Гарантия 3 года.

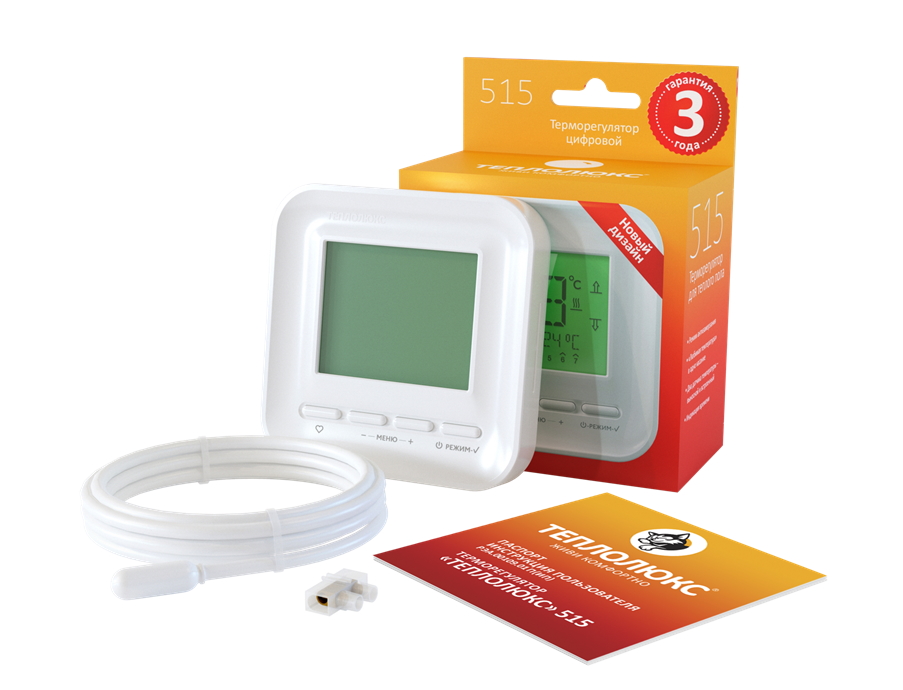

Комплектация нагревательной секции Теплолюкс ТР 515:


1) Терморегулятор Теплолюкс 515;
2) Датчик температуры для измерения температуры пола;
3) Внешний клеммный контакт;
4) Паспорт. Инструкция по установке и эксплуатации.


Видео обзор терморегулятора Теплолюкс ТР 515 и ТР 520 (со старой лицевой панелью)


Габариты 87 х 87 х 35 мм
Ток нагрузки 16 А (3,5 кВт.)
Тип прибора Цифровой (без программирования)
