Теплолюкс ТР 510

  • Вес: 0 кг.
Артикул: CN476
Есть в наличии
  • Цена:
    1 695
  • Старая цена:
    0 ₽
Габариты 87 х 87 х 36 мм
Ток нагрузки 16 А (3,5 кВт.)
Тип прибора Механический
Нужна консультация?
Доставка
  • Доставка в пределах МКАД: 400 ₽
  • Бесплатная доставка от 50 000 ₽
  • Доставка за МКАД + 20 ₽ / 1 км.
  • Срочная доставка по Москве: 1 000 ₽

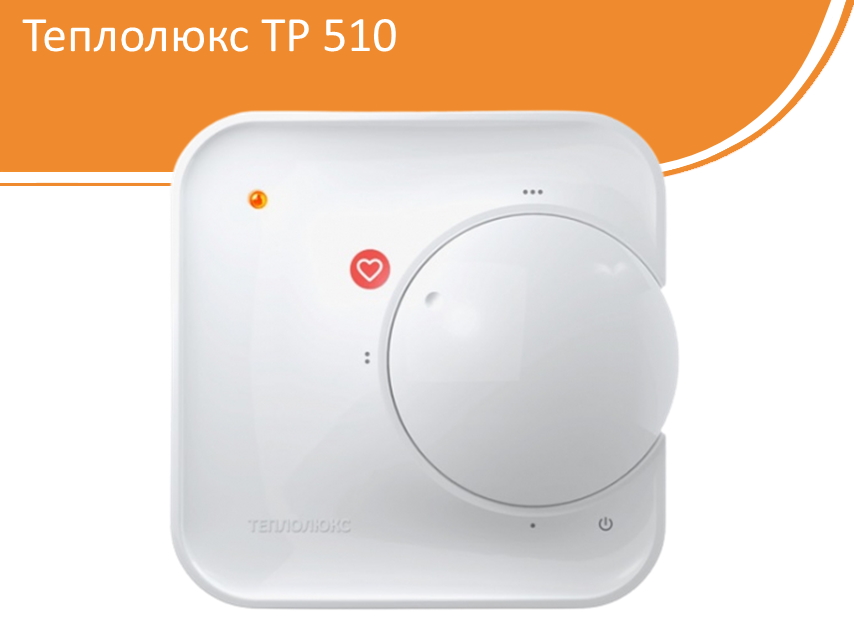

Терморегулятор для теплого пола Теплолюкс ТР 510


Терморегулятор Теплолюкс ТР 510 предназначен для управления электрическими системами обогрева помещений (нагревательными матами, кабельными секциями или пленочными нагревателями). Терморегулятор поддерживает комфортную температуру обогреваемой напольной поверхности. Терморегулятор поставляется в комплекте с выносным датчиком температуры, устанавливающимся под напольное покрытие между греющими элементами системы обогрева. Терморегулятор ТР 510 способен поддерживать заданную температуру обогреваемой поверхности в диапазоне от +5 до +45°С. Эксплуатационный срок службы терморегулятора ТР 510 составляет 10 лет, при этом на него распространяется 3-х летняя гарантия от производителя.


Характеристики терморегулятора Теплолюкс ТР 510


Напряжение питания 220 В
Максимальный ток нагрузки 16 А (3,5 кВт)
Масса  100 г.
Габариты 87 х 87 х 36 мм
Пределы регулирования температуры от +5 до +45°С
Температурный гистерезис (дифференциал) 1°C
Датчик температуры пола (TSTO2) NTC 6,8 кОм.
Длина установочного провода 2 м
Допустимая температура окружающей среды от +5 до +40°С
Допустимая относ. влажность воздуха 80%
Гарантия 3 года
Бренд Теплолюкс
Страна изготовитель Россия



Документация терморегулятора Теплолюкс ТР 510



PDF ⇓ Паспорт Теплолюкс ТР 510
PDF ⇓ Инструкция Теплолюкс ТР 510
PDF ⇓ Сертификат ЕАЭС RU C-RU.АБ53.В.00871/21 Серия RU №0200987



Подключение терморегулятора Теплолюкс ТР 510




1) Установите монтажную коробку или распаечную (если используется). Подведите к ней провода питания, установочные провода нагревательного мата или секции и установочный провод датчика температуры пола.

2) Все провода подключаются к клеммным контактам прибора с винтовым креплением.

3) Датчик температуры подключается к клеммам 1 и 2 (полярность при этом не имеет значения). Питание подается на клеммы 5 и 6, причем фаза (определяемая индикатором) - на клемму 6, а нуль - на клемму 5.

4) Выводы нагревательной секции или мата подключаются к терморегулятору следующим образом: белый (коричневый) провод подключается к клемме 3; голубой (светло-синий) провод подключается к клемме 4; вывод экранирующей оплетки (желто-зелёный провод) - к линии защитного заземления (РЕ), через внешний клеммный контакт


Преймущества терморегулятора Теплолюкс ТР 510.


 Простота управления;
 Надежность;
 Настройка «Любимая температура» станет удобным помощником для установки комфортной для Вас температуры;
 Цвет белый или кремовый;
 Гарантия 3 года.

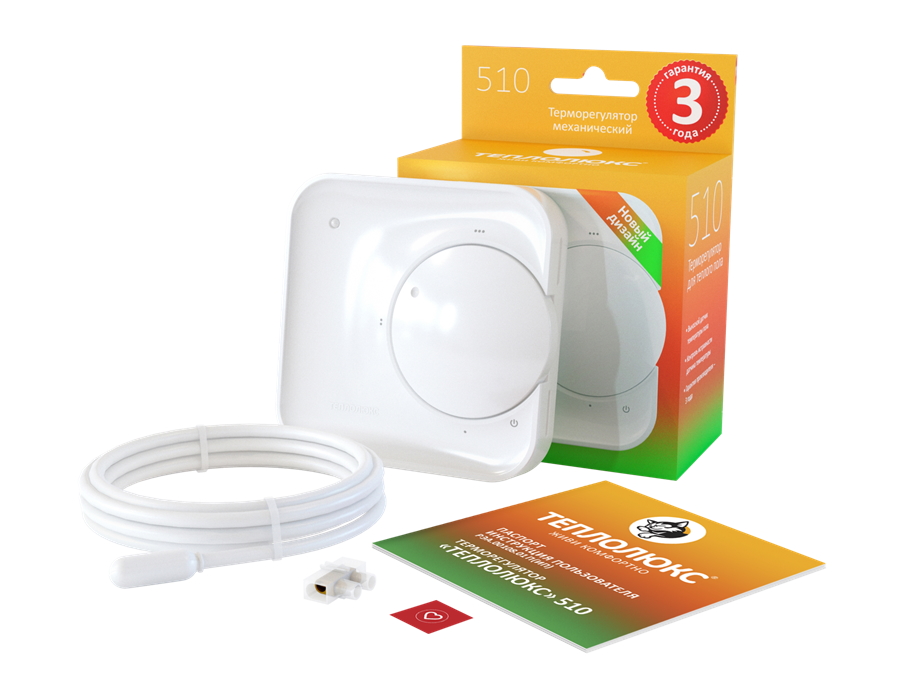

Комплектация нагревательной секции Теплолюкс ТР 510:


1) Терморегулятор Теплолюкс 510;
2) Датчик температуры для измерения температуры пола;
3) Внешний клеммный контакт;
4) Паспорт. Инструкция по установке и эксплуатации.


Видео обзор терморегулятора Теплолюкс ТР 510 (старая лицевая панель)


Габариты 87 х 87 х 36 мм
Ток нагрузки 16 А (3,5 кВт.)
Тип прибора Механический
