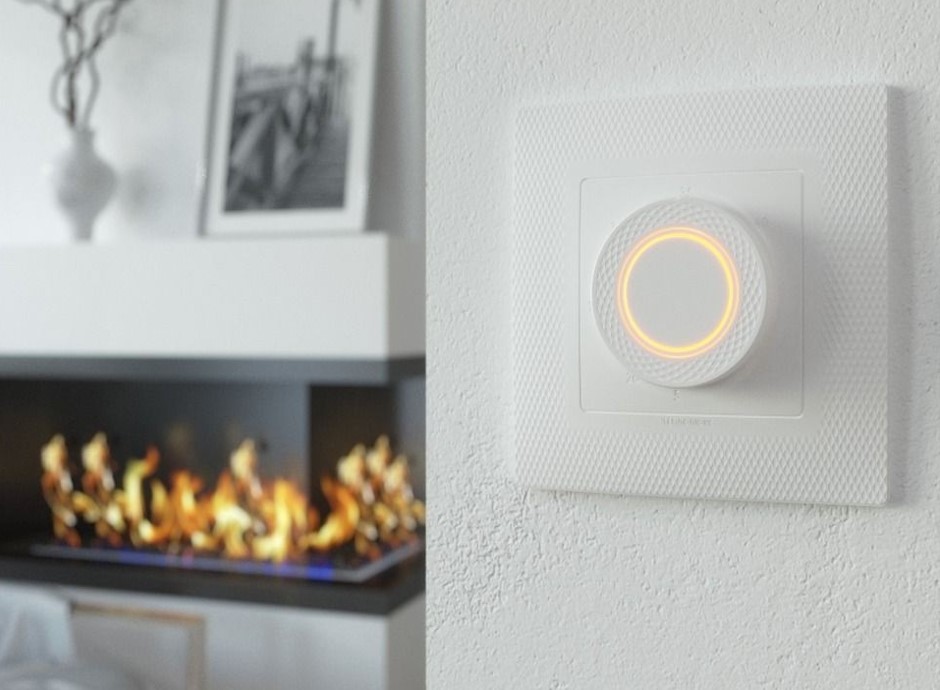

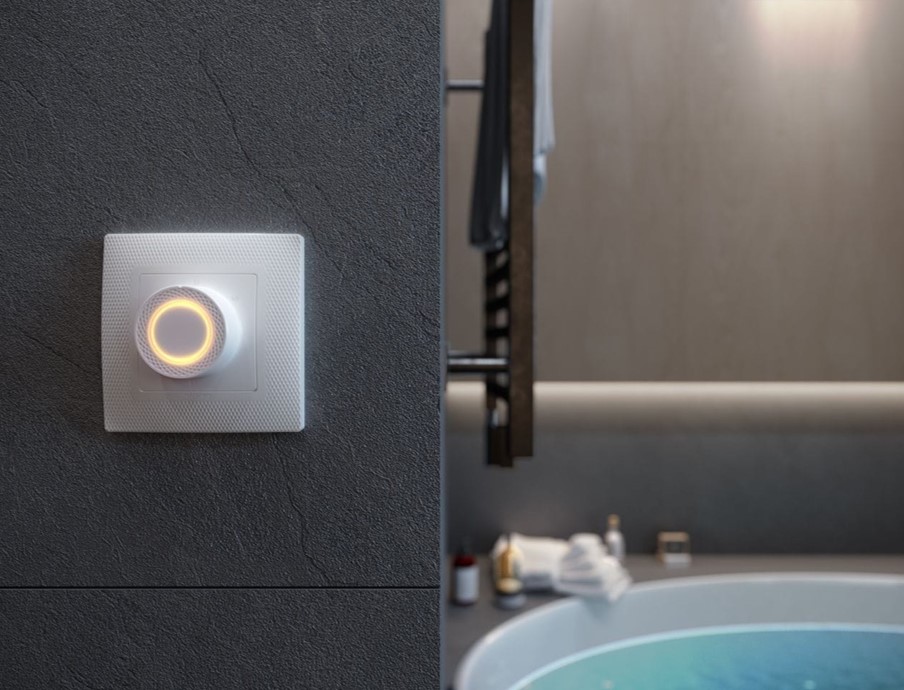

Терморегулятор для теплого пола Теплолюкс LumiSmart 25
Терморегулятор LumiSmart 25 предназначен для управления электрическим системами обогрева помещений. Терморегулятор поддерживает комфортную температуру обогреваемые поверхности и обеспечивает рациональный расход электроэнергии. Термо регулятор позволяет управлять обогревом по одному из двух датчиков: выносного датчика пола (входит в комплект поставки) или встроенного датчика воздуха (включается если не подключён датчик пола). Терморегулятор может осуществлять управление водяными тёплыми палами при использовани термо головки нормально закрытого типа с управлением 230 В. Терморегулятор LumiSmart 25 идеально встраивается в декоративные рамки Legrand серии Valena и Schneider Electric серии Basic, Chameleon, TOP, Class, Quadro, Color; Metal, Unica Pure.
Характеристики терморегулятора LumiSmart 25
Напряжение питания | 220 В |
Максимальный ток нагрузки | 16 А (3,5 кВт) |
Масса | 130 г. |
Габариты | 80 х 80 х 57 мм |
Пределы регулирования температуры | от +5 до +45°С |
Температурный гистерезис (дифференциал) | 1°C |
Датчик температуры пола (TSTO2) | NTC 6,8 кОм. |
Длина установочного провода | 2 м |
Допустимая температура окружающей среды | от +5 до +40°С |
Допустимая относ. влажность воздуха | 80% |
Гарантия | 5 года |
Бренд | Теплолюкс |
Страна изготовитель | Россия |
Органы управления и индикация терморегулятора LumiSmart 25
Подключение терморегулятора LumiSmart 25
1) Установите монтажную коробку или распаечную (если используется). Подведите к ней провода питания, установочные провода нагревательного мата или секции и установочный провод датчика температуры пола.
2) Все провода подключаются к клеммным контактам прибора с винтовым креплением.
3) Датчик температуры подключается к клеммам 1 и 2 (полярность при этом не имеет значения). Питание подается на клеммы 5 и 6, причем фаза (определяемая индикатором) - на клемму 6, а нуль - на клемму 5.
4) Выводы нагревательной секции или мата подключаются к терморегулятору следующим образом: белый (коричневый) провод подключается к клемме 3; голубой (светло-синий) провод подключается к клемме 4; вывод экранирующей оплетки (желто-зелёный провод) - к линии защитного заземления (РЕ), через внешний клеммный контакт
Преймущества терморегулятора LumiSmart 25
☑ Поддерживает установленную пользователем температуру с точностью 1 °С;
☑ Имеет 2 датчика температуры: выносной для пола и встроенный для воздуха;
☑ Терморегулятор оснащен уникальной функцией детекции открытого окна.;
☑ Гарантия 5 года.
☑ Имеет 2 датчика температуры: выносной для пола и встроенный для воздуха;
☑ Терморегулятор оснащен уникальной функцией детекции открытого окна.;
☑ Гарантия 5 года.

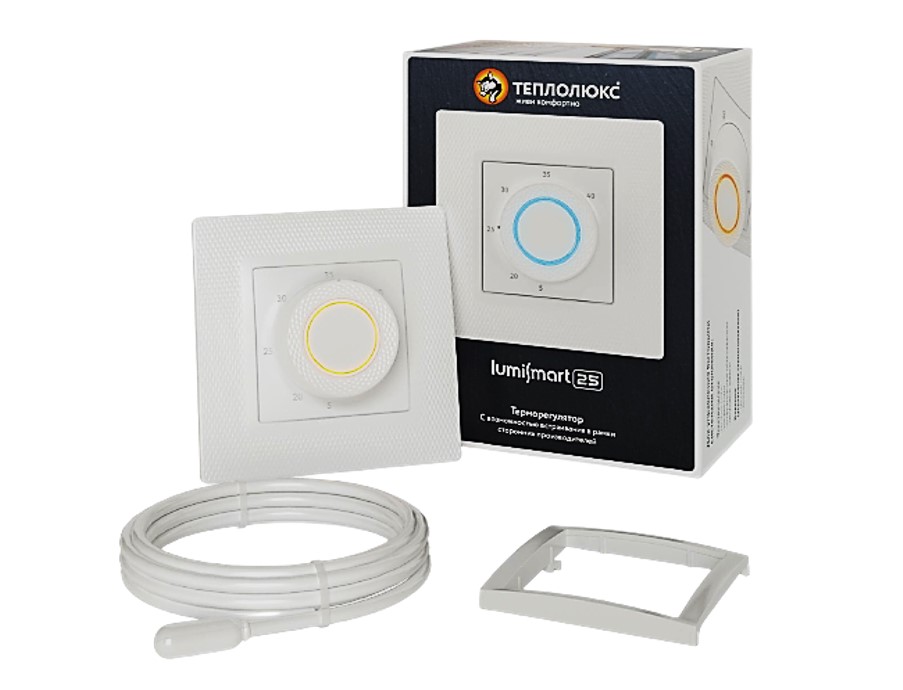

Комплектация нагревательной секции Теплолюкс LumiSmart 25:
1) Терморегулятор Теплолюкс LumiSmart 25;
2) Датчик температуры для измерения температуры пола;
3) Внешний клеммный контакт;
4) Паспорт. Инструкция по установке и эксплуатации.
Документация терморегулятора LumiSmart 25
PDF ⇓ Паспорт Теплолюкс LumiSmart 25
PDF ⇓ Инструкция Теплолюкс LumiSmart 25
PDF ⇓ Сертификат ЕАЭС RU С-RU.HB26.B.00756-20
Видео обзор терморегулятора Теплолюкс LumiSmart 25:
Габариты | 80 х 80 х 57 мм |
Ток нагрузки | 16 А (3,5 кВт.) |
Тип прибора | Программируемый |
